凱德GS-MOD8031隔離器
時間：2018-11-01 14:04:28 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-11-01/c8c7a8e5b71a0fae549ebd1f7284dd95.jpg)
一、凱德GS-MOD8031隔離器產品概述
GS-MOD8031隔離器主要用于隔離總線上發生短路的部分，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便于確定總線發生短路的位置。
二、GS-MOD8031隔離器主要技術參數
| 型號 | GS-MOD8031 |
| 工作電壓 | 總線24V，允許范圍:16V～28V |
| 工作電流 |
待機電流≤0.28mA 動作電流≤1.85mA |
| 負載能力 | 總線24V,1A；兩個隔離器之間-多可配接32個設備 |
| 使用環境 |
溫度：0℃～+49℃ 相對濕度：≤95%，不凝露 |
| 外殼防護等級 | IP30 |
| 外形尺寸 | 78mm×45.3mm×28.5mm |
| 執行標準 | GB4717-2005、UL864、NFPA[70,72] |
三、GS-MOD8031隔離器結構特征、安裝與布線
GS-MOD8031隔離器的外形尺寸及結構與GS-MOD8043輸入模塊相同，安裝方法也相同，其對外端子示意圖如下圖所示。
接線說明如下：
I+、I-：輸入信號總線,I+為正極，I-為負極；
O+、O-：輸出信號總線，O+為正極，O-為負極；布線要求：選用截面積不小于1.0mm2的RVS雙絞線。布線應與動力電纜、高低壓配電電纜等不
同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
四、GS-MOD8031隔離器應用方法

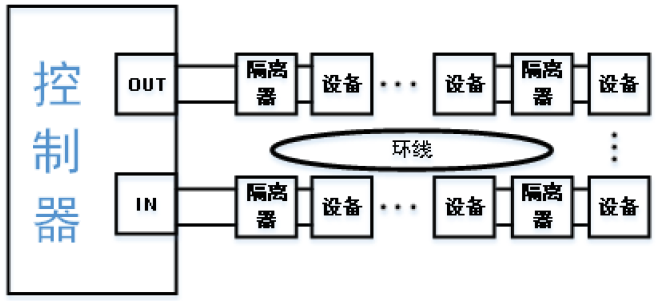

隔離器串接到總線中。I+、I-為輸入信號總線,有極性；O+、O-為輸出信號總線，有極性。系統接線圖如下。
