一、凱德J-SAP-M-GS8030手動火災報警按鈕產品概述

　　J-SAP-M-GS8030手動火災報警按鈕安裝在公共場所，本報警按鈕含消防電話插孔。當人工確認發生火災后，按下報警按鈕上的按片，即可向控制器發出報警信號，控制器接收到報警信號后，將顯示出報警按鈕的編碼信息并發出報警聲響，將消防電話分機插入電話插孔即可與消防電話主機通訊。本手動火災報警按鈕主要具有以下特點：

　　(1)采用拔插式結構設計，安裝簡單方便，按鈕上的按片在按下后可用專用工具復位。

　　(2)采用微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

　　(3)地址碼為電子編碼，可現場改寫。

　　(4)帶消防電話插孔。

二、J-SAP-M-GS8030手動火災報警按鈕主要技術參數



型號	J-SAP-M-GS8030
工作電壓	信號總線電壓：24V 允許范圍：16V~28V
工作電流	監視電流≤0.22mA 報警電流≤1.0mA
線制	與控制器采用無極性信號二總線連接 與GS-FP-864消防電話插孔接口采用二線制連接
使用環境	類型：戶內 溫度：-10℃～+55℃ 相對濕度：≤95%，不凝露
外形尺寸	90.5mm×90.5mm×35mm
外殼防護等級	IP40
執行標準	GB19880-2005 UL38



三、J-SAP-M-GS8030手動火災報警按鈕結構特征、安裝與布線

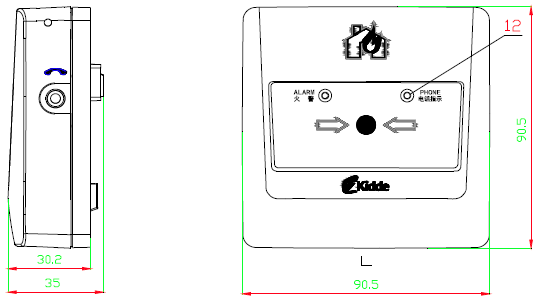

J-SAP-M-GS8030報警按鈕的外形示意圖如下圖所示。

　　報警按鈕的外接端子示意圖如下圖所示。

其中：Z1、Z2：信號總線，與報警控制器的信號總線連接，無極性。

T1、T2：消防電話線，與GS-FP-864消防電話插孔接口的E1、E2連接，無極性。

布線要求：信號總線采用RVS雙絞線，截面積≥1.0mm²；消防電話線采用RVVP屏蔽線，截面積≥1.0mm²。

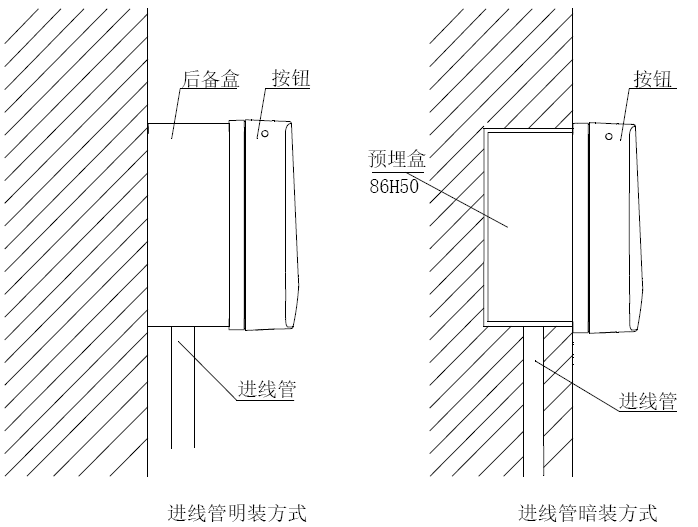

手動火災報警按鈕安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，再插好報警按鈕即可完成安裝，安裝孔距為60mm。報警按鈕安裝采用進線管明裝和進線管暗裝兩種方式，安裝示意圖如下所示。

四、J-SAP-M-GS8030手動火災報警按鈕應用方法

作為手動火災報警按鈕使用時，將報警按鈕的總線端子Z1、Z2直接接入火災報警控制器總線上即可。

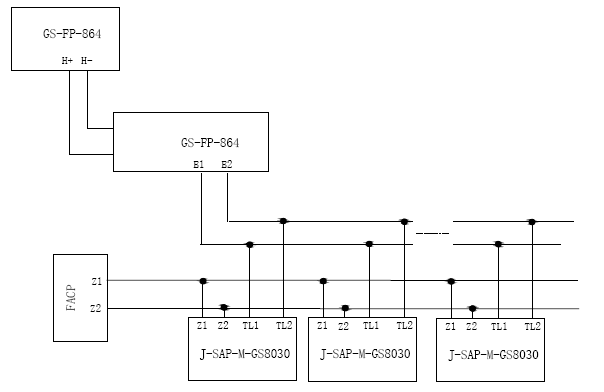

作為手動火災報警按鈕及消防電話插孔使用時，將報警按鈕的總線端子Z1、Z2直接接入火災報警控制器總線上，同時將報警按鈕的T1、T2端子與GS-FP-864消防電話插孔接口的E1、E2連接，具體如下圖所示。
