一、TX3216雙繼電器模塊概述

TX3216型雙繼電器模塊是一種非編碼模塊，用于實現需直流大電流啟動的設備及交流220V啟動的設備的控制。與輸入/輸出模塊配合使用，防止強電造成的系統總線危險。



二、TX3216雙繼電器模塊特點

TX3216雙繼電器模塊提供兩組常開、常閉觸點；

輸出采用高品質繼電器，確保可靠吸合；

輸出觸點完全開放，用戶可根據需要靈活使用；

一體化的結構設計，接觸可靠、便于施工。

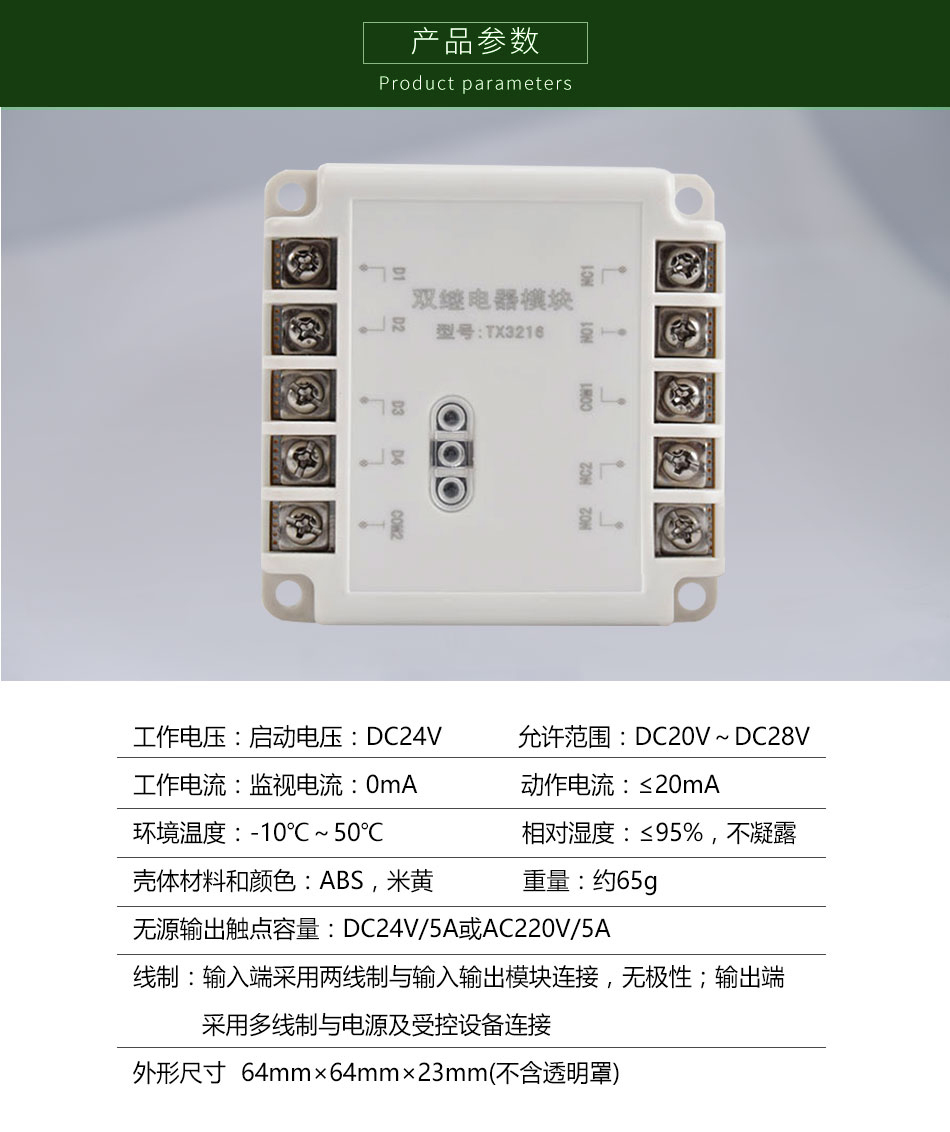

三、TX3216雙繼電器模塊技術參數

型號：TX3216

工作電壓：啟動電壓：DC24V

允許范圍：DC20V～DC28V

工作電流：監視電流：0mA；動作電流≤40mA

無源輸出觸點容量：DC24V/5A或AC220V/5A

線制：輸入端采用兩線制與輸入輸出模塊連接，無極性；輸出端采用多線制與電源及受控設備連接

使用環境：溫度：-10℃～50℃

相對濕度：≤95%，不凝露

外形尺寸：64mm×64mm×23mm(不含透明罩)

殼體材料和顏色：ABS，米黃

重量：約65g
