一.GP6000氣體報警控制器概述

該產品為引進PLC技術生產的更新?lián)Q代產品，為模塊化氣體探測控制系統，由多種不同功能的單元模塊構成，有GP6DU1有集控功能的二路4-20mA通道模塊、GP6DU2二路4-20mA通道模塊、GP6CU控制模塊。GP6000系統的簡單化設計和配置方式，保證設計院、-終用戶及工程服務商方便的進行系統設計、配置及調試運行。該系統完全符合--消防標準要求，同時取得了消防產品型式認可證書。GP6000系統全方位支持多種探測器，包括可燃?xì)怏w探測器、有毒氣體探測器、火焰探測器、溫度探測器及一些狀態開關。無論是三線4-20mA儀表還是二線4-20mA儀表、支持HART協議儀表等都可接入GP6000系統。GP6000氣體探測報警系統滿足與上一級DCS系統、第三方SCADA系統通訊的不同通訊接口要求。為實現外部通訊鏈接，GP6000系統提供支持ModbusRTU協議的標準RS-485串行通訊接口。

二.GP6000氣體報警控制器功能特點

每個單元獨立工作，OLED中文顯示，極高的探測可靠性

模塊化設計，導軌安裝，配置靈活，可組成2路-2萬路的不同容量系統

模塊可分布式設計，模塊內部采用CAN總線連接

可以與多種可燃?xì)怏w/毒性氣體/氧氣探測器、火焰探測器任意配置使用

內置32位計算機，帶自檢功能，每路有帶時間的歷史記錄儲存

每個通道獨立顯示、控制，有密碼保護，并可聯網使用

每個探測控制單元都有二級濃度報警繼電器輸出

可軟件控制輸出繼電器的控制邏輯，可組合報警輸出

顯示為中文，也可選英文，有聲光顯示，可顯示氣體種類及濃度

測量單位可選：%LEL、%V/V、ppm、mg/m3

有總報警及總故障繼電器輸出、串行通訊輸出

有電源管理及充電功能，可配接備用電池，交流故障時自動切換

根據用戶需要，可制定通訊協議進行數字通訊

三.GP6000氣體報警控制器構成系統的各單元

GP6DU1有集控功能的二路4-20mA探測單元

帶有集中控制管理功能的二路探測單元，-多可以通過內部CAN網絡管理64個GP6DU2二路探測模塊，組成單機或單柜的氣體報警系統。每個單元有總的報警指示，總故障指示，同時也有相對應的總報警繼電器輸出和總故障繼電器輸出。該單元在具有集控管理功能的同時，還可以配接二路4-20mA探測器的輸入，并有二路4-20mA電流輸出，方便把電流信號送到其它需要的設備。每路探測器的輸入還有二組報警繼電器輸出，用于控制，支持可編程輸出。每個單元還有提供支持ModbusRTU協議的標準RS-485串行通訊接口。

GP6DU2二路4-20mA探測單元

不帶集控功能，可以配接二路4-20mA探測器的輸入，并有二路4-20mA電流輸出，方便把電流信號送到其它需要的設備。每路探測器的輸入還有二組報警繼電器輸出，用于控制，支持可編程控制輸出。每個單元還有提供支持ModbusRTU協議的標準RS-485串行通訊接口。

GP6CU有7路繼電器輸出的控制單元

可以選配接在系統內部CAN上面，可以組網進行編程的輸出控制單元，每個單元內有7組可編程的繼電器輸出，每組輸出還有手動啟動/停止鍵，方便對風機或閥門等進行控制，在系統有一些控制要求時選用，控制輸出可編程，方便進行邏輯控制。每個系統可以-多配接16個控制單元，完成112路帶手動控制功能的可編程控制。

GP6NU網絡單元，有多個通訊輸出接口

可以選配接在系統內部的CAN上面，用于主控單元的冗余要求或有多種通訊要求時選用，單元可以顯示和存儲系統中的所有運行數據，并有一些時間趨勢的記錄，每個單元有用于外部擴展CAN、RS-232、RS-485等多種接口，也可選配無線GPRS模塊。

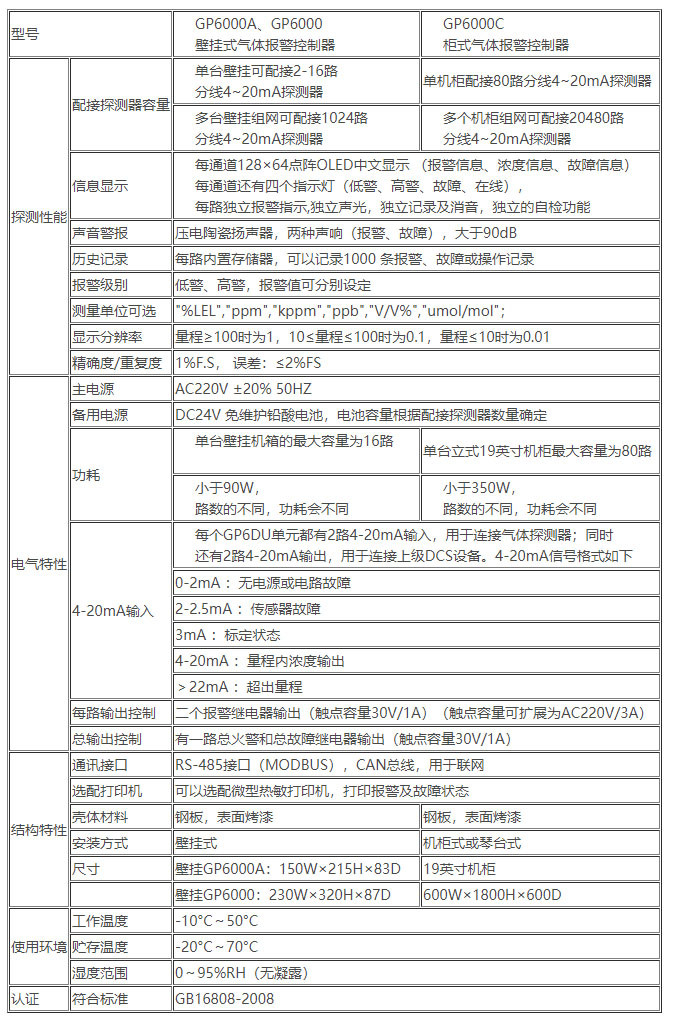

四.GP6000氣體報警控制器技術參數
