一、FMST-FXS-22A型吸氣式感煙火災探測器概述

FMST-FXS-22A吸氣式感煙火災探測器是FMST系列產品中的高端產品。具有超高的靈敏度，多個獨立的探測及功能單元，一旦探測到煙霧可進行多區尋址，以及所有FXV系列產品的所有特性，覆蓋面積達3000平方米，應用于各類中大型區域空間。FMST-FXS-22A外型小巧美觀，具有友好、簡潔的人機界面，獨有的3.5寸彩色觸摸屏可直接對主機進行多項功能設置和查詢事件記錄，無須借助PC或其它設備。重要的數據如煙霧和氣流均以圖標形式實時顯示。

二、FMST-FXS-22A吸氣式感煙火災探測器技術參數



型號	FMST-FXS-22A
探測器靈敏度	0.001 ~4%obs/m
采樣管網	單管長:55m,總管:110m
過濾器	可監控和現場更換
(-大)覆蓋面積	1000㎡
多根采樣管尋址功能	2
采樣孔的-大數量(CCCF高靈敏度)	22
繼電器輸出	8
報警地址點	2
報警級別	四級
機內記憶存儲器(事件記錄的-大數量)	可達20,000條
氣流傳感器	2
采樣管模型軟件	有
煙霧與氣流自學習	有
LED指示燈	6
編程工具	FSC
集中控制軟件	FSM(本地&遠程)
通訊接口	USB&CAN
常規輸入	遠程控制(復位)
IP等級	IP50
每條回路上設備/探測器的-大數量	256
FMSTlink	有
顯示面板	3.5"寸彩色觸摸屏
尺寸(寬×高×深mm)	155×220×72
工作電壓	24Vdc(18~32Vdc)
功耗	9.6W(正常狀態：0.4A,報警狀態：0.45A)
凈重	2kg

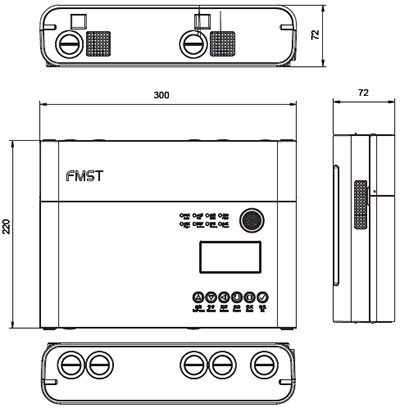

三、FMST-FXS-22A吸氣式感煙火災探測器尺寸

FMST-FXS-22A吸氣式感煙火災探測器尺寸圖

四、FMST-FXS-22A吸氣式感煙火災探測器工作原理

　　FMST-FXS-22A吸氣式感煙火災探測器的工作原理是通過采樣管網上的采樣孔，不斷地采集空氣樣品，然后對采樣空氣進行過濾并傳送至激光探測腔，通過光散射技術，探測到微量的煙霧，然后根據煙霧濃度和預設的環境參數產生一個適宜的輸出信號，從而發出各級報警。報警信號發出后，探測器就會對所有采樣管進行快速掃描，確定煙霧來自哪根采樣管，并將相關報警信息，如煙霧濃度、報警時間、哪根采樣管報警等具體信息顯示在自帶的3.5寸彩色觸摸屏上。
FMST-FXS-22A探測器優化了吸氣泵的設計，增加了降噪組件，各元件緊密結合裝配在一緊湊型外殼內，產品外觀小巧美觀，具有友好、簡潔的人機界面，獨有的3.5寸彩色觸摸屏可直接對主機進行多項功能設置和查詢事件記錄，無須借助PC或其他設備。

五、FMST-FXS-22A空氣采樣顯示面板

　　-6個LED指示燈：火警、預警、故障、隔離、電源、靜音

　　-1個3.5寸彩色觸摸屏可顯示探測到的煙霧信息，設置報警閾值，設置自鎖、時間，啟動氣流初始化、煙霧自學習等

　　-1個蜂鳴器：可設置為正常狀態或靜音狀態

　　-4個按鍵：自檢、靜音、隔離、復位

六、FMST-FXS-22A空氣采樣應用場所

　　隨著市場需求的不斷增加，極早期吸氣式煙霧報警設備已是公認的在那些一旦發生火災必會造成重大損失的關鍵區域的消防標配設備，自2014年5月1日開始實施的新版《火災自動報警系統設計規范》明確指出，在以下場所宜選擇吸氣式感煙火火探測器：

　　●具有高速氣流的場所

　　●點型感煙、感溫火災探測器不適宜的大空間、舞臺上方、建筑高度超過12米或有特殊要求的場所

　　●低溫場所

　　●需要進行隱蔽探測的場所

　　●需要進行火災早期探測的重要場所

　　●人員不宜進入的場所

　　FMST-FXS-22A吸氣式感煙火災探測器由于其顯著提高的報警尋址功能，使得FMST-FXS-22A可以替代傳統點式探測器，并可充分利用吸氣式感煙火災探測技術優勢實現多個獨立報警分區。
