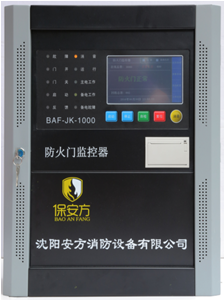

一、BAF-JK-1000防火門監控器

BAF-JK-1000防火門監控器，是保安方開發、生產的智能防火門監控系統的主控制器，可連接保安方的防火門監控模塊、防火門門磁開關等模塊。監控器采用彩色漢字液晶顯示屏，所有功能操作以及聯動控制，都通過菜單方式操作運行，從而使設備運行安全、可靠，操作靈活方便。

二、BAF-JK-1000防火門監控器參數

型號	BAF-JK-1000
負 載 數	4回路，每回路252點
主電源	AC220V ，50Hz
備用電源	DC24V 12Ah免維護
工作環境溫度	0℃～40℃
貯存環境溫度	-20℃～+70℃
相對濕度	≤ 95% RH （40℃）
配接設備	防火門監控模塊
	防火門門磁開關

三、BAF-JK-1000防火門監控器主機運行狀態顯示部分

主機狀態顯示共有10個指示燈：

•【啟動】燈：主機向防火門控制模塊發出啟動命令時亮。

•【故障】燈：系統中任一防火門故障或者主機存在故障時亮。

•【反饋】燈：系統中任一受控設備存在反饋時亮。

•【運行】燈：系統運行正常時，閃亮。

•【主電工作】燈：主電源工作時亮。

•【備電工作】燈：主電源故障，備電源工作時亮。

•【備電故障】燈：備電發生故障時亮。

•【消音】燈：報警或者故障時按一次消音鍵，該燈亮，聲音關閉。

•【門開】燈：系統中常閉防火門打開時亮。

•【門關】燈：系統中常開防火門閉合時亮。

2、液晶顯示部分

（1）實時顯示各種故障、動作以防火門狀態信息。

（2）顯示主機操作提示和操作菜單。

（3）觸摸屏，配合鍵盤實現各項功能操作。

3、鍵盤操作部分

共5個按鍵，與觸摸屏配合完成主機具有的各項功能操作。

【自檢】鍵：設定主機進入自檢模式。

【復位】鍵：設定主機復位一次，所有回路板一起復位一次。

【消音】鍵：關閉當前故障聲或火警聲。

【啟動】鍵：關閉指定防火門監控模塊輸出，實現獨立控制防火門狀態。

【停止】鍵：打開防火門監控模塊輸出。

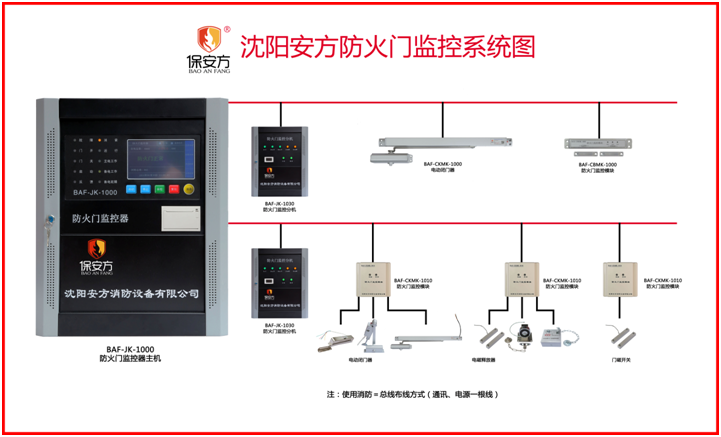

四、BAF-JK-1000防火門監控器系統圖
