LDT9007EN組合式電氣火災監控探測器安裝功能特點及參數說明

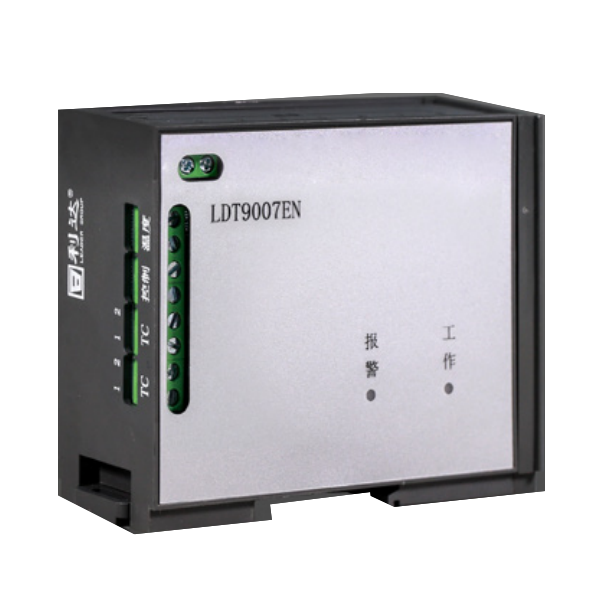

一、LDT9007EN組合式電氣火災監控探測器概述

LDT9007EN是一種智能電氣火災監控探測器的核心部分其作為電氣火災監控系統信號采集處理單元，能通過內置電路及軟件對傳感器傳遞的信號進行智能分析處理，判斷外設的工作狀態（即故障狀態、火災報警狀態、正常工作狀態），并通過二總線通訊向控制器傳遞節點工作信息，完成監控信息的綜合處理。該探測器具有故障診斷、報警精度高、可靠性強、簡單實用、安裝方便等特點。內置MCU微處理器，工作可靠，抗干擾能力強。

該產品和各種規格的剩余電流互感器配接實現剩余電流式電氣火災監控探測功能，和TPS2-430G104F-1000溫度傳感器配接實現測溫式電氣火災監控探測功能，適用于大型工廠、大型庫房、辦公室、商業建筑、賓館、住宅及娛樂場所等電氣線路復雜的場所。
二、LDT9007EN組合式電氣火災監控探測器性能特點

采用二總線通訊方式,無極性。

采用電子編碼方式，可以通過編址器讀/寫探測器地址（0～127）。

具有1組無源節點輸出控制。

具有1個剩余電流檢測通道和1個溫度檢測通道，可通過編址器進行設置。

漏電報警值可通過控制器進行設置，設置范圍為300mA～1000mA（設置步長為100mA），出廠默認設置為500mA。

可以和不同規格的剩余電流互感器和TPS2-430G104F-1000溫度傳感器進行配接（與LDT9004EN相同）。
三、LDT9007EN組合式電氣火災監控探測器技術參數
型號     LDT9007EN
名稱     組合式電氣火災監控探測器
品牌     利達
工作電壓     二總線電壓：DC 24V
TC二總線電流     ＜5mA
工作指示燈     產品正常工作時綠色指示燈閃亮
報警指示燈     產品檢測通道報警時紅色指示燈閃亮
剩余電流     默認報警值500mA
剩余電流報警值范圍     300mA（含）至1000mA（含）之間通過編碼器設定或控制器設置，調節精度100mA
溫度默認報警值     80℃
控制輸出     1組無源常開點
通訊方式     二總線
總線規格     ZR-RVS雙絞雙色線（紅黑色）截面積：1.0～1.5mm2
通道數     LDT9007EN：共2個，3米距離內可連接1只電流互感器和1只溫度傳感器
通訊主機設備     LDK8000EN-QG，LDK8000EN-QT，LDK800EN
使用環境溫度     -10℃～+40℃
相對濕度     ≤95%RH
安裝方式     標準導軌
外形尺寸     長97mm*寬80mm*高41mm
