海灣8318啟停按鈕完整型號為GST-LD-8318，本文將重點介紹海灣GST-LD-8318外形勢圖、接線端子圖以及應用示意圖。

GST-LD-8318緊急啟停按鈕的外形示意圖如圖1所示。

  圖1

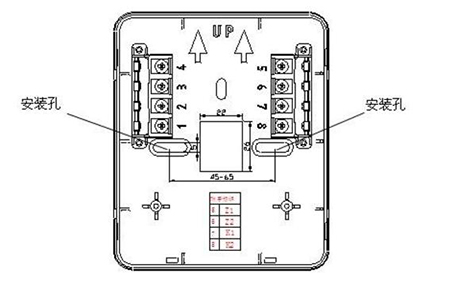

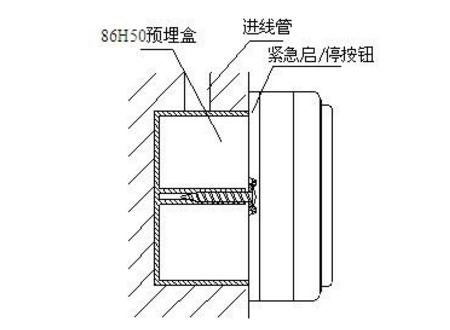

  　　按鈕底殼與上蓋之間采用插接方式，通過兩個螺釘鎖緊（如圖2所示），底殼底部有安裝孔，安裝時將底殼安裝在86H50型預埋盒上，安裝方式見圖3，安裝孔距如圖4所示。

  圖2

  圖3

  　　GST-LD-8318緊急啟停按鈕端子示意圖如圖4所示。

  　　Z1、Z2：無極性信號總線輸入。

  　　K1、K2：啟動無源常開輸出。

  圖4

  　　布線要求：信號總線采用截面積不小于1.0mm2的雙絞線。

  　　GST-LD-8318緊急啟停按鈕應用方法

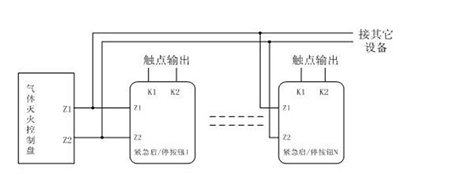

  　　按鈕采用兩線制與氣體滅火控制器連接，允許-多10只按鈕（如果該回路中還配接有GST-LD-8316手自動轉換開關，則轉換開關和按鈕一共-多可以接10只）同時控制同一氣體滅火鋼瓶，當多只按鈕連接時需采用并聯連接，如圖5所示（圖中的N≤10）。

  圖5
