北京消防改造對消火栓與噴淋頭的安裝相關要求分享

1

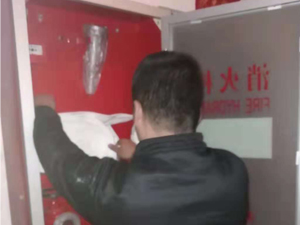

消火栓（箱）安裝

? 消火栓（箱）安裝基本要求：

1）消火栓栓口離地高度1.1m，栓口朝外。

2）單個消火栓不應安裝在消防箱門軸側。

3）消防箱箱體安裝垂直度允許偏差3mm，安裝完畢封閉多余孔洞及孔洞縫隙。

4）消火栓箱門易打開，開啟角度不小于120°；采用石材等裝飾材料的消防箱門應開啟靈活（開啟拉力≯50N）；箱門外標識明顯。

5）消火栓箱內水龍帶、水槍、軟管等安放到位。
消火栓安裝在門開啟側
消火栓安裝在門軸側

消防箱孔洞縫隙封閉

消防箱孔洞有縫隙

? 消火栓（箱）安裝注意事項：

1）消火栓支管以栓閥的坐標、標高定位甩口，核定后穩固消火栓箱，待箱體找正固定后再安裝栓閥。消火栓箱安裝的垂直度允許偏差為3mm。

2）消火栓箱體若采用暗裝或半暗裝時，需在土建砌磚墻時，預留好消火栓箱洞，待消火栓箱就位找正找平后，用水泥砂漿填塞箱四周空間；明裝時采用膨脹螺栓固定。安裝在輕質隔墻上應有加固措施。

3）箱體配件安裝時，消防水龍帶應折好放在掛架上卷實、盤緊；消防水槍豎放在箱體內側，自救式水槍和軟管放在掛卡上或放在箱底部。消防水龍帶與水槍、快速接頭的連接，一般采用16#銅絲綁扎兩道，每道不少于兩圈；使用卡箍時，在里側加一道銅絲。

單栓消防箱安裝

雙栓消防箱安裝

單栓帶自救式消防卷盤箱安裝

自救式消防卷盤箱安裝
2

噴淋頭安裝

? 噴淋頭安裝基本要求：

1）噴頭應居中安裝（與裝飾吊頂排版配合），與燈、煙感等成行成線。

2）直立型、下垂型標準噴頭濺水盤與頂板的距離為75~150mm。

3）噴頭裝飾蓋、罩應緊貼吊頂。

4）噴頭臂（單、雙）應統一縱向或橫向安裝。

5）大空間成排噴頭安裝成行成線。
噴頭與燈、煙感、風口成一直線
噴頭未居中安裝

噴頭安裝長度過短

噴頭安裝長度過長

噴頭安裝離墻/梁太近

? 噴淋頭安裝注意事項：

1）噴頭安裝前應與精裝天花吊頂布置圖對照，優化噴頭安裝點位，防止與煙感、燈具、喇叭等裝置沖突。

2）明確精裝吊頂面基準線和標高線，在龍骨調整定位后，測量噴頭短管的長度并安裝，防止短管過長或過短。

3）天花吊頂噴頭開孔由精裝施工單位負責。

· 當噴頭安裝在不到頂?shù)母魯喔浇鼤r，噴頭與隔斷的水平距離和-小垂直距離應符合下表的規定：

· 當噴頭濺水盤高于附近梁底或?qū)挾刃∮?.2m的風管、排管、橋架腹面時，噴頭濺水盤高于梁底、風管、排管、橋架腹面的-大垂直距離應符合下表的規定：

· 當梁、風管、排管、橋架寬度大于1.2m時，增設的噴頭應安裝在其腹面以下部位。

?
