一、JSA-PM-GM602C消火栓按鈕用途及特點

　　●JSA-PM-GM602C消火栓按鈕應用于G6系統中，發生火災，手動操作消火栓按鈕，啟動消防泵。

　　●滿足GB16806-2006國標要求。

　　●采用CPU設計，內置產品類型識別碼。

　　●采用電子編碼方式寫入地址。

　　●插拔式模塊設計，安裝方便。

　　●火警時，按下壓蓋向控制器報警，點亮火警指示燈（紅色），同時輸出一組無源接點。

　　●可啟動消防泵。

　　●火警解除后，可通過專用工具使消火栓按鈕復位。

　　●可與火警電話系統連接，滑下滑動蓋，插入手持式電話分機可與控制中心通話。

二、JSA-PM-GM602C消火栓按鈕主要技術指標

型號	JSA-PM-GM602C
工作電壓	DC18V～DC24V
靜態電流	≤600μA
報警電流	≤1.6mA
環境溫度	-10℃～50℃
相對濕度	≤95%RH(40℃±2℃)
常開輸出觸點	DC30V/0.3A
接觸電阻	≤200mΩ
外形尺寸	Φ90mm×90mm×44.7mm



三、JSA-PM-GM602C消火栓按鈕接線說明

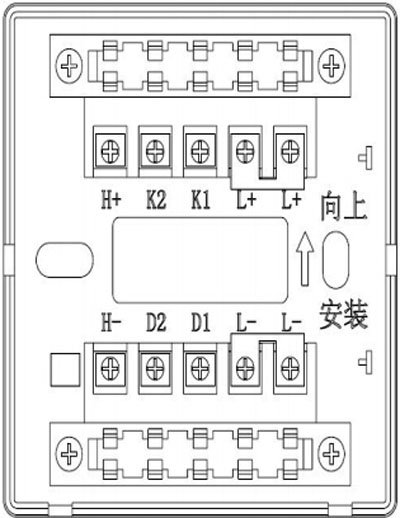

JSA-PM-GM602C消火栓按鈕接線端子示意圖

　　L+、L-：信號總線分極性；

　　K1、K2：無源輸出端子，當報警按鈕按下時，無源觸點閉合，可直接控制外部設備；

　　D1、D2：未用；

　　H+、H-：與消防泵(直流24V)回答信號線連接，作為消防泵回答信號。

四、JSA-PM-GM602C消火栓按鈕安裝步驟

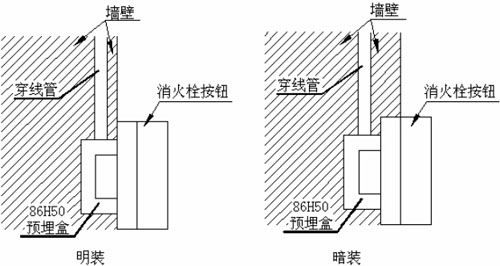

JSA-PM-GM602C消火栓按鈕安裝示意圖

將導線從GM600底座背面穿過方孔，用Ф4自攻螺釘將底座固定在86H50型預埋盒上，待接好線后將GM602C插接于底座上，底座安裝時應注意方向，底座上標有安裝向上標志。

五、JSA-PM-GM602C消火栓按鈕編碼方法

　　將編碼器紅色夾子夾在模塊的L＋端，黑色夾子夾在L－端；打開電子編碼器，將屏幕切換到顯示“HO”，輸入要寫入的地址號，按下寫碼鍵。如果寫碼成功屏幕顯示“PRSS”，如果失敗屏幕顯示“FRLS”，詳細使用說明參見編碼器部分。

　　具體需設置的內容：（a）地址值：1～255（b）類型號：5（c）靈敏度：120
